1
范围
本规范规定了公司使用的三坐标标测量机操作方法及注意事项。
本规范适用于
PC-DMIS
三坐标测量机。
2
测量的技术保障条件
2.1
熟悉产品零件图、工艺要求和相关的技术文件以及产品的精度验
收标准，
分析产品结构，
了解零件装配关系和技术要求，为测量做好必要的
技术准备。
2.2
测量环境的要求：测量室内环境的温度、湿度、防尘等必须符合
相应的规定，保证测量温度在
20
°±
2
°、湿度在
40%
～
70%
之间。
2.3
测量零件的要求：零件在测量前必须用汽油清洗干净，无毛刺、外
观无明显缺陷、无锈蚀情况。
2.4
测量前按照图纸工艺要求，明确测量的项目，做相应的一些技术准
备
1
范围
本规范规定了公司使用的三坐标标测量机操作方法及注意事项。
本规范适用于
PC-DMIS
三坐标测量机。
2
测量的技术保障条件
2.1
熟悉产品零件图、工艺要求和相关的技术文件以及产品的精度验
收标准，
分析产品结构，
了解零件装配关系和技术要求，为测量做好必要的
技术准备。
2.2
测量环境的要求：测量室内环境的温度、湿度、防尘等必须符合
相应的规定，保证测量温度在
20
°±
2
°、湿度在
40%
～
70%
之间。
2.3
测量零件的要求：零件在测量前必须用汽油清洗干净，无毛刺、外
观无明显缺陷、无锈蚀情况。
2.4
测量前按照图纸工艺要求，明确测量的项目，做相应的一些技术准
备
三坐标测量的相关产品有哪些？
行 程： X轴 2500 mm
Y轴 1500 mm
Z轴 1000 mm
? 结构型式：三轴花岗岩、四面全环抱的德式活动桥式结构
? 传动方式：直流伺服系统 + 预载荷高精度空气轴承
? 长度测量系统：RENISHAW开放式光栅尺，分辨率为0.1μm
? 机 台：高精度（00级）花岗岩平台
? 使用环境：温度(20±2)℃，湿度40%-70% ，温度梯度1℃/m，温度变化 1℃/h
? 空气压力：0.4 MPa - 0.6 Mpa
? 空气流量：30 L/min – 50 L/min
? 整机尺寸(LWH)：3.7m X 2.7 m X 3.3 m
机台承重：3500 kg ，整机重量：9000 Kg
? 空间测量精度：（2.1+L/350）μm
产品的主要配件：校正球、校正块、光栅尺尺、探针、控制器、测量软件等等。

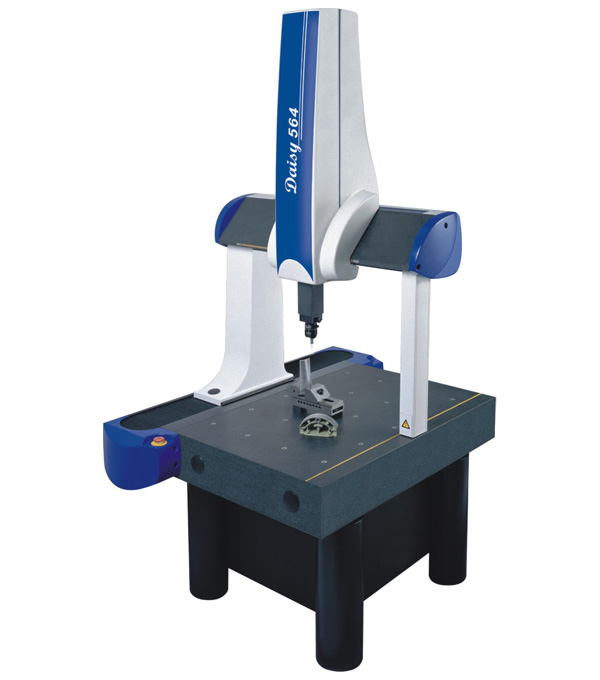

JZB564型手动三坐标测量机
